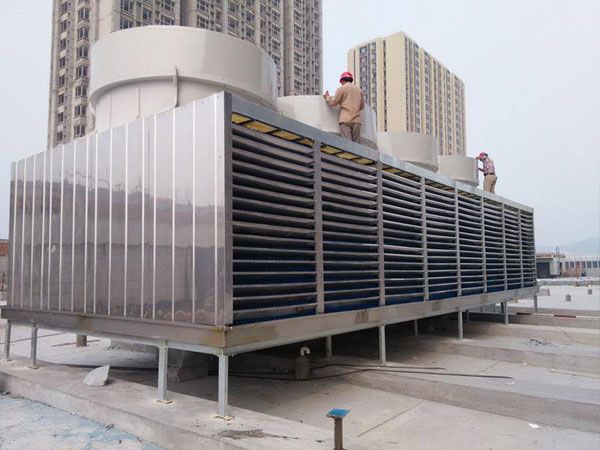

方形横流式冷却塔

: 本系列横流式玻璃钢冷却塔采用两侧进风，靠顶部的风机，使空气经由塔两侧的填料，与热水进行介质交换，湿热空气再排向塔外。填料采用两面有凸点的点波片，通过安装头使点波片粘结成整体，以提高刚性，两面的凸点还可


本系列横流式玻璃钢冷却塔采用两侧进风，靠顶部的风机，使空气经由塔两侧的填料，与热水进行介质交换，湿热空气再排向塔外。填料采用两面有凸点的点波片，通过安装头使点波片粘结成整体，以提高刚性，两面的凸点还可避免直接滴水，因此提高了水膜形成能力，填料尾部设有收水措施。

DBHZ系列组装式节能低噪声横流式冷却塔主要参数表

型号

DBHZ 冷吨数

（RT）冷却水量m3/h 外形尺寸（mm）风机电机进塔水压

104Pa 重量（kg）噪声

dB(A)
28℃T 27℃T 25℃T L W H h D（mm） G（m3/h） KW×台数干重湿重
80 117.9 80 92 108 4320 2200 2264 750 1800 47 1.5×1 4.4 1710 3368 54.6
100 147.4 100 115 136 4320 2200 2668 750 1800 63 2.2×1 4.8 1810 3606 55
125 189.7 125 148 170 4620 2880 2668 800 2100 73 2.2×1 4.8 2240 4660 55.1
150 220.5 150 172 204 4620 3360 2668 800 2100 85.8 3×1 4.8 2665 5650 55.1
175 256.4 175 200 238 4920 3460 3113 850 2400 98 3×1 5.2 2987 6340 55.6
200 294.9 200 230 272 4920 3800 3113 850 2400 117 4×1 5.2 3205 7200 55.7
250 379.4 250 287 340 4620 5760 2668 800 2100 146 2.2×2 4.8 4480 9320 56.2
300 441 300 344 408 4620 6720 2668 800 2100 171.6 3×2 4.8 5330 11300 56.3
350 512.8 350 400 276 4920 6920 3113 850 2400 196 3×2 5.2 5974 12680 56.7
400 589.8 400 460 544 4920 7600 3113 850 2400 234 4×2 5.2 6410 14400 57.3
450 661.5 450 516 612 4620 10080 2668 800 2100 257.4 3×3 4.8 7995 16950 57.1
525 769.2 525 600 714 4920 10380 3113 850 2400 294 3×3 5.2 8960 19020 57.1
600 884.7 600 690 816 4920 11400 3113 850 2400 351 4×3 5.2 9615 21600 56.6
700 1025.6 700 800 952 4920 13840 3113 850 2400 392 3×4 5.2 11948 25360 56.4
800 1179.6 800 920 1088 4920 15200 3113 850 2400 468 4×4 5.2 12820 28800 56.3
900 1323 900 1032 1224 4620 20160 2668 800 2100 514.6 3×6 4.8 15990 33900 56
1050 1538.4 1050 1200 1428 4920 20760 3113 850 2400 588 3×6 5.2 17922 38040 55.8
1200 1769.4 1200 1380 1632 4920 22800 3113 850 2400 702 4×6 5.2 19230 43200 55.5
   说明：
    1、各湿球温度（T）的冷却水量都是以进水温度t1=37℃，出水温度t2=32℃，水温降△t=5℃的工况，其冷吨数以27℃（T）1RT=3900kkal/h折算的。

2、进塔水压以基座底面为准，其水压相当于进入配水箱接口的自由水头1.53Pa，即等于1.5米水头。

3、噪声以进风百叶窗外塔的当量直径远距地面1.5米高的dB(A)值。
